제품소개 Cyclo Reducer

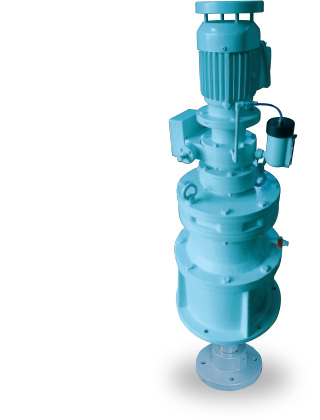

TWCV3TL Type
Dimension
Model |
Reducer |
A |
B |
C |
D |
E |
F |
G |
H |
J-ØI |
TWCV3TL-03 |
Ø140 |
Ø180 |
Ø210 |
4 |
13 |
55 |
69 |
430 |
6-Ø11 |
TWCV3TL-05 |
Ø200 |
Ø230 |
Ø260 |
4 |
15 |
61 |
76 |
550 |
6-Ø11 |
TWCV3TL-10 |
Ø270 |
Ø310 |
Ø340 |
4 |
20 |
80 |
89 |
615 |
6-Ø11 |
TWCV3TL-15 |
Ø316 |
Ø360 |
Ø400 |
5 |
22 |
84 |
94 |
660 |
8-Ø14 |
TWCV3TL-20 |
Ø345 |
Ø390 |
Ø430 |
5 |
22 |
100 |
110 |
780 |
8-Ø18 |
TWCV3TL-30 |
Ø400 |
Ø450 |
Ø500 |
6 |
30 |
130 |
143 |
820 |
12-Ø18 |
TWCV3TL-60 |
Ø400 |
Ø450 |
Ø500 |
7 |
35 |
130 |
145 |
972 |
12-Ø18 |
TWCV3TL-75 |
Ø415 |
Ø475 |
Ø535 |
8 |
35 |
165 |
210 |
1080 |
8-Ø27 |
TWCV3TL-100 |
Ø415 |
Ø475 |
Ø535 |
8 |
35 |
165 |
210 |
1090 |
8-Ø27 |
TWCV3TL-140 |
Ø485 |
Ø560 |
Ø635 |
6 |
40 |
200 |
250 |
1190 |
8-Ø33 |
TWCV3TL-160 |
Ø535 |
Ø610 |
Ø685 |
6 |
40 |
200 |
250 |
1230 |
8-Ø33 |
Model |
Output Shaft |
Drive Unit |
S |
W |
T |
V |
L |
M |
N |
O |
R |
Z-ØQ |
TWCV3TL-03 |
Ø38 |
10 |
8 |
33 |
Ø240 |
Ø280 |
15 |
165 |
250 |
4-Ø12 |
TWCV3TL-05 |
Ø50 |
14 |
9 |
44.5 |
Ø280 |
Ø330 |
16 |
210 |
250 |
4-Ø14 |
TWCV3TL-10 |
Ø60 |
18 |
11 |
53 |
Ø350 |
Ø400 |
20 |
235 |
300 |
4-Ø19 |
TWCV3TL-15 |
Ø70 |
20 |
12 |
62.5 |
Ø400 |
Ø450 |
20 |
250 |
300 |
6-Ø19 |
TWCV3TL-20 |
Ø80 |
22 |
14 |
71 |
Ø420 |
Ø470 |
22 |
285 |
300 |
6-Ø19 |
TWCV3TL-30 |
Ø95 |
25 |
14 |
86 |
Ø500 |
Ø550 |
30 |
360 |
450 |
6-Ø23 |
TWCV3TL-60 |
Ø110 |
28 |
16 |
100 |
Ø500 |
Ø550 |
30 |
360 |
450 |
6-Ø23 |
TWCV3TL-75 |
Ø120 |
32 |
18 |
109 |
Ø600 |
Ø700 |
32 |
450 |
500 |
12-Ø25 |
TWCV3TL-100 |
Ø130 |
32 |
18 |
119 |
Ø600 |
Ø700 |
32 |
450 |
500 |
12-Ø25 |
TWCV3TL-140 |
Ø140 |
36 |
20 |
128 |
Ø600 |
Ø700 |
30 |
510 |
500 |
8-Ø25 |
TWCV3TL-160 |
Ø160 |
40 |
22 |
147 |
Ø600 |
Ø700 |
30 |
510 |
500 |
8-Ø25 |
- 1/1331 ~ 1/658503 가능
- Motor : 극수는 4P 기준임
- Approx. H : 동력에 따라서 치수 변경
- 조립볼트 체결시 Torque값 참조
- 설계반영에 따라 사이즈 변경 및 제외 가능
