제품특징
특징
- 효율이 높다.
원동축과 출력축이 동일 선상에 나열되어 있고 AL Rolling Contact하여 1단인 경우 평균 90% 이상의 높은 효율을 나타내며, 특히 2단(1/121 이상)의 효율은 80% 이상으로서 각종 감속기 중 가장 우수합니다. - 감속비가 크다.
종래의 Involute 치형의 감속기는 1단에 1/6이지만 Cyclo Drive는 1단에 1/11~1/87까지 감속되며, 또한 다단으로 취합하면 1/121~수백억분의 1까지 감속이 가능합니다. - 운전이 원활하고 소음이 적다.
치합율이 높고 연속 구름 접촉으로 구동하며, 하중전달부에는 정밀가공의 치형 연삭을 했기 때문에 운전이 원활하고 진동 및 소음이 적습니다.
- 소형, 경량이다.
내접식 유성치차구조와 Cycloid 치형의 조합으로 구조가 간단하고 소형, 경량이며, 감속비가 매우 큽니다. - 충격에 강하고 수명이 길다.
구조적으로 견고하게 되어 있습니다. 종래의 감속기는 Involute 치차에 힘을 가하는 동시 치합치수가 1~2매이지만 Cycloid는 평균 5~6매가 됩니다. 전 주요부품에는 고탄소 크롬베어링강을 사용하여 고정밀 기계 가공을 했기때문에 내마모성이 우수할 뿐 아니라 고장이 없고 수명이 깁니다.

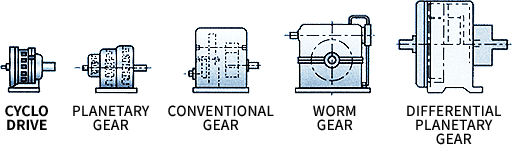

Cyclo drive와 geared motor의 비교
ex. 감속비율 59:1, Motor 용량 : 20HP
Cyclo 감속기와 Involute 감속기의 비교
| Cyclo 감속기 | Involute 감속기 | ||
|---|---|---|---|
 |
매끄러운 접촉으로 매우 효율적이고 수명이 길다. |  |
매끄러운 접촉이 아니기 때문에 마모가 발생 |
 |
많은 톱니로 하중을 분담, 충격에 강하고 수명이 길다. |  |
작은 치합율로 소수의 톱니에 부하가 집중 |
