TWCH1R Type

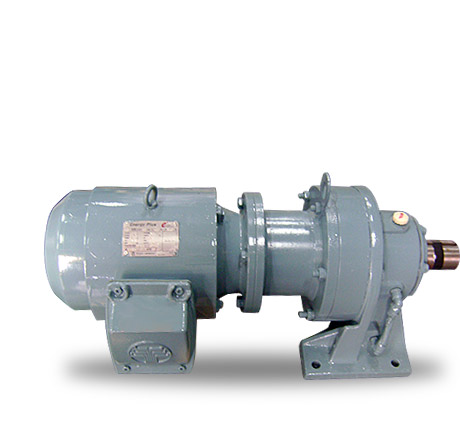

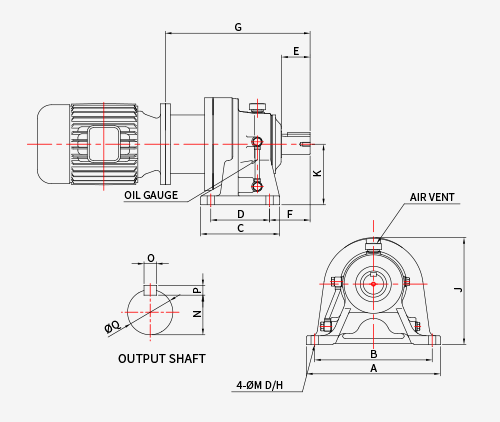

도면 제품사진

Dimension

Model A B C D E F G J K N O P Q
TWCH1R-028 180 150 130 90 35 60 142 213 100 Ø11 24 8 7 Ø28
TWCH1R-038 230 190 155 115 55 82 186 257 120 Ø14 33 10 8 Ø38
TWCH1R-050 330 290 195 145 70 100 240 296 150 Ø18 44.5 14 9 Ø50
TWCH1R-060 410 370 238 150 90 139 308 328 160 Ø18 53 18 11 Ø60
TWCH1R-070 430 380 335 275 90 125 352 407 200 Ø22 62.5 20 12 Ø70
TWCH1R-080 470 420 380 320 110 145 389 442 220 Ø22 71 22 14 Ø80
TWCH1R-095 530 480 440 380 135 170 466 511 250 Ø26 86 25 14 Ø95
TWCH1R-100 530 440 440 360 165 215 502 530 250 Ø26 90 28 16 Ø100
TWCH1R-110 620 560 560 480 145 185 570 580 290 Ø26 100 28 16 Ø110
TWCH1R-120 690 630 600 500 150 230 656 650 325 Ø28 109 32 18 Ø120
TWCH1R-140 880 800 810 660 250 372 853 840 420 Ø32 128 36 20 Ø140
