TWCH2TL Type

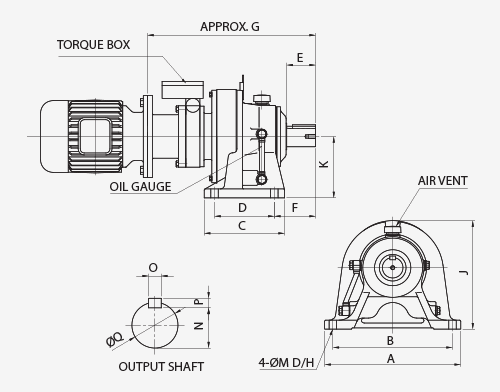

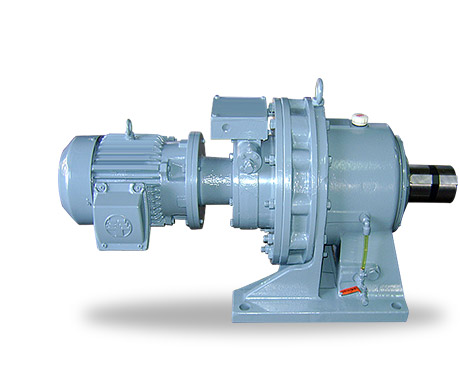

도면 제품사진

Dimension

Model A B C D E F G J K N O P Q
TWCH2TL-028 180 150 130 90 35 60 190 213 100 Ø11 24 8 7 Ø28
TWCH2TL-038 230 190 155 115 55 82 240 257 120 Ø14 33 10 8 Ø38
TWCH2TL-050 330 290 195 145 70 100 294 296 150 Ø18 44.5 14 9 Ø50
TWCH2TL-060 410 370 238 150 90 139 373 328 160 Ø18 53 18 11 Ø60
TWCH2TL-070 430 380 335 275 90 125 418 370 200 Ø22 62.5 20 12 Ø70
TWCH2TL-080 470 420 380 320 110 145 474 442 220 Ø22 71 22 14 Ø80
TWCH2TL-095 530 480 440 380 135 170 556 511 250 Ø26 86 25 14 Ø95
TWCH2TL-100 530 440 440 360 165 215 624 530 250 Ø26 90 28 16 Ø100
TWCH2TL-110 620 560 560 480 145 185 675 580 290 Ø26 100 28 16 Ø110
TWCH2TL-120 690 630 600 500 150 230 692 650 325 Ø28 109 32 18 Ø120
TWCH2TL-140 880 800 810 660 250 372 1020 840 420 Ø32 128 39 20 Ø140
