제품소개 Agitator
TWLA Type
특징
- 대용량 고점도의 교반에 적합하며 교반의 목적에 따라 다양한 회전수의 교반기를 제작할 수 있어 선택의 범위를 넓게 하였습니다.
- 각종 변속기 및 모터의 취부가 용이하며 타사의 감속기와 호환성이 있고 Gland Packing, Mechanical Seal을 장착할 수 있습니다.
TWLA-L Type

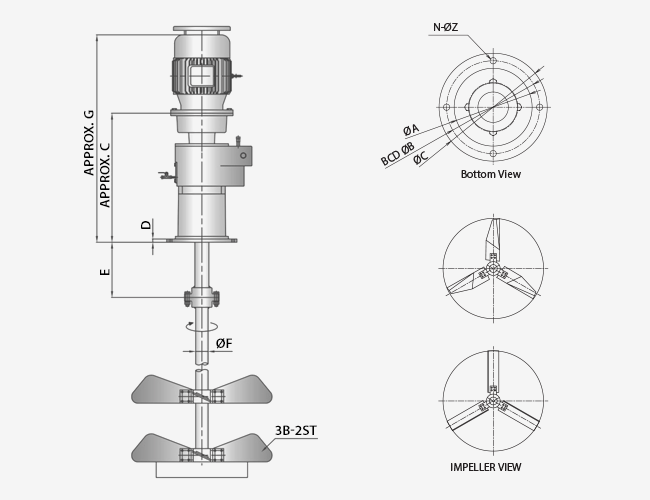

Dimension : TWLA-L Type
| Model |
A |
B |
C |
D |
E |
F |
G |
N-ØZ |
| TWLA-L-036 |
Ø210 |
Ø240 |
108 |
12 |
80 |
Ø22~Ø28 |
339 |
4-Ø12 |
| TWLA-L-046 |
Ø240 |
Ø270 |
124 |
14 |
100 |
Ø30~Ø35 |
436 |
4-Ø14 |
| TWLA-L-066 |
Ø265 |
Ø300 |
130 |
15 |
120 |
Ø40~Ø45 |
437 |
6-Ø18 |
| TWLA-L-086 |
Ø350 |
Ø400 |
285 |
17 |
300 |
Ø50~Ø65 |
602 |
6-Ø19 |
| TWLA-L-106 |
Ø400 |
Ø450 |
340 |
19 |
350 |
Ø70~Ø75 |
717 |
6-Ø19 |
| TWLA-L-126 |
Ø450 |
Ø500 |
385 |
22 |
400 |
Ø80~Ø85 |
863 |
8-Ø19 |
| TWLA-L-146 |
Ø500 |
Ø550 |
440 |
25 |
400 |
Ø90~Ø100 |
1008 |
8-Ø19 |
| TWLA-L-166 |
Ø550 |
Ø600 |
490 |
27 |
500 |
Ø105~Ø110 |
1058 |
12-Ø23 |
| TWLA-L-186 |
Ø650 |
Ø700 |
570 |
30 |
500 |
Ø120~Ø130 |
1138 |
12-Ø23 |
- Motor 극수는 4P 기준임
- Approx. C, G : 동력에 따라서 치수 변경
- Mixing shaft & Impeller 조립볼트 체결시 Torque값 참조
- Mixing shaft & Impeller는 용도에 따라 변경될 수 있음
- 설계반영에 따라 사이즈 변경 및 제외 가능
- 감속비 1/5~1/360 가능

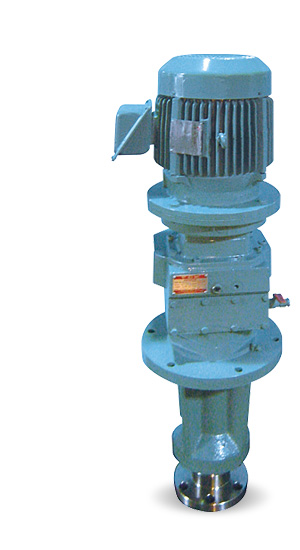

TWLA-M Type
Dimension : TWLA-M Type
| Model |
A |
B |
C |
D |
E |
F |
G |
H |
N-ØZ |
| TWLA-M-035 |
Ø180 |
Ø240 |
Ø280 |
280 |
20 |
200 |
Ø30 -Ø35 |
500 |
4-Ø14 |
| TWLA-M-045 |
Ø200 |
Ø280 |
Ø330 |
305 |
23 |
250 |
Ø40 -Ø45 |
610 |
4-Ø14 |
| TWLA-M-065 |
Ø250 |
Ø350 |
Ø400 |
335 |
26 |
300 |
Ø50 -Ø65 |
670 |
4-Ø19 |
| TWLA-M-085 |
Ø300 |
Ø400 |
Ø450 |
390 |
29 |
350 |
Ø70 -Ø75 |
810 |
6-Ø19 |
| TWLA-M-105 |
Ø320 |
Ø420 |
Ø470 |
460 |
32 |
400 |
Ø80 -Ø85 |
980 |
6-Ø19 |
| TWLA-M-125 |
Ø360 |
Ø500 |
Ø550 |
510 |
35 |
400 |
Ø90 -Ø100 |
1070 |
8-Ø23 |
- Motor 극수는 4P 기준임
- Approx. D, H : 동력에 따라서 치수 변경
- Mixing shaft & Impeller 조립볼트 체결시 Torque값 참조
- Mixing shaft & Impeller는 용도에 따라 변경될 수 있음
- 설계반영에 따라 사이즈 변경 및 제외 가능
- 감속비 1/5~1/360 가능
